Chi tiết sản phẩm
Nguồn gốc: Tây An, tỉnh Thiểm Tây, Trung Quốc
Hàng hiệu: PeterTrade(PT)
Số mô hình: ASME B16.9 45 độ Long Radius Elbows
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1-10 miếng
Giá bán: negotiable
chi tiết đóng gói: vỏ gỗ, vỏ gỗ dán, pallet, v.v.
Thời gian giao hàng: khoảng 15-45 ngày,
Điều khoản thanh toán: D/A, T/T, L/C,D/P
Khả năng cung cấp: 100-200 tấn/tấn mỗi tháng
Vật liệu: |
Thép carbon ASTM A105 |
góc: |
45 độ |
Hình dạng: |
khuỷu tay |
Xanh: |
Bán kính dài |
Kích thước: |
1/2 inch đến 48 inch |
Loại kết nối: |
mối hàn |
Ứng dụng: |
Hệ thống đường ống công nghiệp để thay đổi hướng |
Điều trị bề mặt: |
Sơn đen / Dầu chống rỉ / Mạ kẽm nhúng nóng |
Vật liệu: |
Thép carbon ASTM A105 |
góc: |
45 độ |
Hình dạng: |
khuỷu tay |
Xanh: |
Bán kính dài |
Kích thước: |
1/2 inch đến 48 inch |
Loại kết nối: |
mối hàn |
Ứng dụng: |
Hệ thống đường ống công nghiệp để thay đổi hướng |
Điều trị bề mặt: |
Sơn đen / Dầu chống rỉ / Mạ kẽm nhúng nóng |

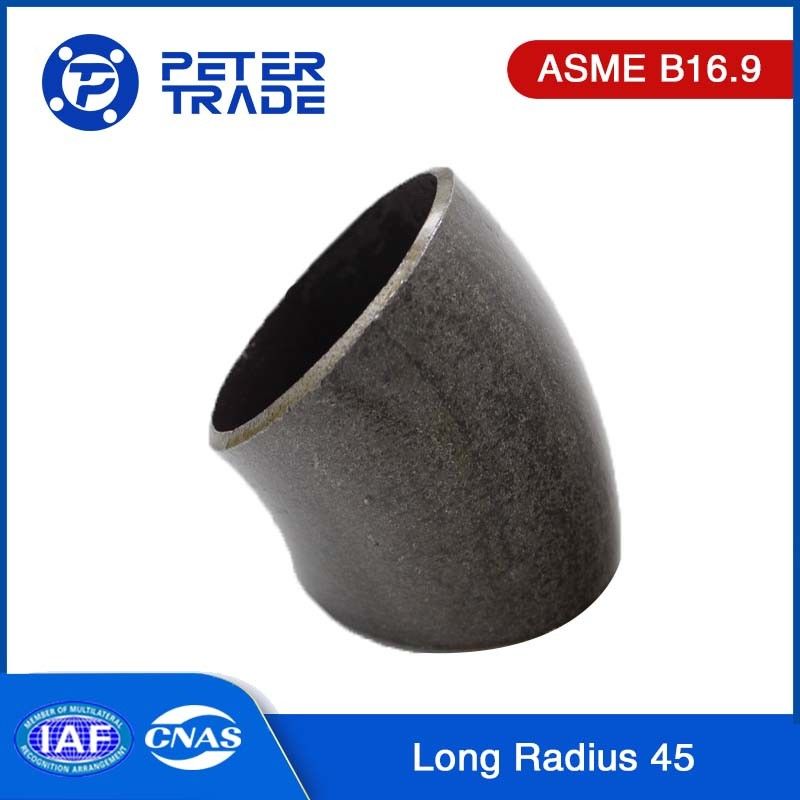

ASME B16.9 Thép carbon ASTM A105 Butt Weld Pipe Fittings 45 độ Long Radius Elbows để thay đổi hướng dòng chảy
Đưa ra ASME B16.945 độ bán kính dài khuỷu tay:
Tiêu chuẩn ASME B16.9 xác định kích thước và yêu cầu cho khuỷu tay ống được sử dụng khi có sự thay đổi hướng trong hệ thống đường ống.xuống, trái, phải, hoặc bất kỳ góc nào ở giữa, tùy thuộc vào các yêu cầu ứng dụng và thiết kế cụ thể.
Trong tiêu chuẩn ASME B16.9, khuỷu tay bán kính dài (L / R) được xác định cụ thể.khuỷu tay bán kính dàicho một ống 6 inch sẽ có kích thước từ trung tâm đến cuối 9 inch (1.5 x 6 inch).
Các khuỷu tay bán kính dài tiêu chuẩn của ASME B16.9 được phân loại thêm dựa trên góc thay đổi hướng dòng chảy:
90 độ bán kính dài khuỷu tay:Những khuỷu tay này thay đổi hướng của dòng chảy bằng cách90 độChúng thường được sử dụng khi cần một vòng xoay mạnh trong hệ thống đường ống hoặc để chuyển hướng dòng chảy dọc theo trục thẳng đứng.Đường trung tâm của khuỷu tay là vuông với đường trung tâm của ống kết nối.
45 độ bán kính dài khuỷu tay:Những khuỷu tay này thay đổi hướng của dòng chảy bằng cách45 độChúng cung cấp một sự thay đổi dần dần về hướng so với khuỷu tay 90 độ và thường được sử dụng khi một lượt ít đột ngột được mong muốn.Đường trung tâm của khuỷu tay nghiêng ở góc 45 độ đến đường trung tâm của ống kết nối.
ASME B16.9 cũng xác định các loại khuỷu tay khác, chẳng hạn như khuỷu tay bán kính ngắn (S / R) và khuỷu tay giảm, có kích thước từ giữa đến cuối khác nhau và được sử dụng cho các ứng dụng cụ thể.
ASME B16.9 45° bán kính dài (L/R) khuỷu tay:
| ASME B16.9 45° bán kính dài (L/R) Cúp tay Kích thước | ||
| NPS | D ((kích thước bên ngoài) | B ((Trung tâm đến cuối) |
| 1/2 inch | 21.3 | 16 |
| 3/4′′ | 26.7 | 19 |
| 1′′ | 33.4 | 22 |
| 1 1/4 inch | 42.2 | 25 |
| 1 1/2 inch. | 48.3 | 29 |
| 2′′ | 60.3 | 35 |
| 2 1/2 inch. | 73 | 44 |
| 3′′ | 88.9 | 51 |
| 3 1/2 inch. | 101.6 | 57 |
| 4′′ | 114.3 | 64 |
| 5′′ | 141.3 | 79 |
| 6′′ | 168.3 | 95 |
| 8′′ | 219.1 | 127 |
| 10′′ | 273 | 159 |
| 12′′ | 323.8 | 190 |
| 14′′ | 355.6 | 222 |
| 16′′ | 406.4 | 254 |
| 18′′ | 457 | 286 |
| 20′′ | 508 | 318 |
| 22′′ | 559 | 343 |
| 24" | 610 | 381 |
| 26′′ | 660 | 406 |
| 28′′ | 711 | 438 |
| 30′′ | 762 | 470 |
| 32′′ | 813 | 502 |
| 34′′ | 864 | 533 |
| 36" | 914 | 565 |
| 38" | 965 | 600 |
| 40′′ | 1016 | 632 |
| 42" | 1067 | 660 |
| 44" | 1118 | 695 |
| 46" | 1168 | 727 |
| 48′′ | 1219 | 759 |
Mô tả của ASME B16.9 Steel Carbon ASTM A105 45 độ Long Radius Elbows:
Thép carbon ASTM A105là vật liệu rèn chủ yếu được sử dụng trong tiêu chuẩn ASME/ANSI B16.5, quy định về các vòm ống và phụ kiện vòm.Tiêu chuẩn này có ảnh hưởng đáng kể trong ngành công nghiệp Hoa Kỳ và được chấp nhận rộng rãi như là tiêu chuẩn vòm phổ biến nhất.
Trong số các vật liệu được chỉ định bởi ASME/ANSI B16.5,Thép carbon ASTM A105là vật liệu được sử dụng phổ biến nhất cho các miếng kẹp rèn.ASTM A105 là một thông số kỹ thuật bao gồm các thành phần ống thép carbon rèn đặc biệt cho dịch vụ nhiệt độ xung quanh và cao hơn trong các hệ thống áp suấtNó cung cấp các hướng dẫn về thành phần hóa học, tính chất cơ khí, xử lý nhiệt và các yêu cầu khác của đúc thép carbon được sử dụng trong vảy.
Thép carbon A105 45 độ Long Radius Elbowslà các phụ kiện ống được làm từ thép cacbon ASTM A105 và có góc cong 45 độ với bán kính uốn cong dài.Thép carbon A105 là một loại thép carbon phổ biến được sử dụng rộng rãi trong các ứng dụng công nghiệp khác nhauNó có tính chất cơ học tốt và phù hợp với môi trường nhiệt độ cao và áp suất cao.Các góc 45 độ của độ cong cho thấy rằng khuỷu tay cung cấp một sự thay đổi trong hướng của hệ thống đường ống ở một góc 45 độ. góc này thường được sử dụng trong bố cục đường ống để chuyển hướng dòng chảy của chất lỏng hoặc khí. Thiết kế bán kính dài của những khuỷu tay này có nghĩa là bán kính uốn cong lớn hơn đường kính ống.Long bán kính khuỷu tay cung cấp một sự thay đổi dần dần trong hướng, dẫn đến sự gián đoạn dòng chảy và giảm áp suất so với khuỷu tay bán kính ngắn.
Đặc điểm của ASME B16.9 Thép carbon ASTM A105 45 độ Long Radius Elbows:
Chuyển đổi dòng chảy trơn tru:góc cong 45 độ trong khuỷu tay này cho phép một sự thay đổi mượt mà và dần dần trong hướng dòng chảy chất lỏng thiết kế này giảm thiểu sự gián đoạn dòng chảy và giảm áp suất,đảm bảo dòng chảy hiệu quả và không bị gián đoạn thông qua hệ thống đường ống.
Giảm ma sát và biến động:Thiết kế bán kính dài của các khuỷu tay này giúp giảm ma sát và nhiễu loạn trong dòng chảy chất lỏng. Điều này dẫn đến mất năng lượng thấp hơn và cải thiện hiệu suất tổng thể của hệ thống.
Đặc điểm dòng chảy được cải thiện:Đường cong nhẹ của45 độ bán kính dài khuỷu taythúc đẩy dòng chảy laminar, làm giảm khả năng biến động, xoáy và tách dòng chảy. Điều này góp phần cải thiện xử lý chất lỏng, giảm biến động áp suất và tăng tính ổn định của hệ thống.
Các ứng dụng của ASME B16.9Thép carbon A105 45 độ Long Radius Elbows:
Ngành công nghiệp dầu khí: ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu tayđược sử dụng rộng rãi trong ngành công nghiệp dầu khí cho hệ thống đường ống, nhà máy lọc dầu và nhà máy hóa dầu. Chúng được sử dụng trong vận chuyển chất lỏng, chế biến dầu và khí đốt,và hệ thống phân phốiNhững khuỷu tay này cung cấp một đường chảy trơn tru, đảm bảo hoạt động hiệu quả và đáng tin cậy trong môi trường đòi hỏi.
Sản xuất điện:Trong các cơ sở sản xuất điện,ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu taychúng được sử dụng trong hệ thống phân phối hơi nước và nước. chúng là thành phần quan trọng trong đường ống máy hơi, hệ thống ngưng tụ, và các ứng dụng áp suất cao khác. những khuỷu tay này xử lý dòng chảy của hơi nước, nướcvà các chất lỏng khác, cung cấp một giải pháp đáng tin cậy và bền vững.
Xử lý hóa học: ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu tayChúng được sử dụng trong đường ống dẫn vận chuyển các hóa chất, axit và chất ăn mòn khác nhau.kết hợp với đường chảy trơn tru của những khuỷu tay, làm cho chúng phù hợp với việc xử lý các phương tiện hung hăng và ăn mòn.
Hệ thống HVAC và hệ thống ống nước: ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu tayđược sử dụng trong hệ thống sưởi ấm, thông gió, điều hòa không khí (HVAC) và hệ thống ống nước.Chúng giúp thay đổi hướng lưu lượng chất lỏng, đảm bảo hoạt động hiệu quả và đáng tin cậy trong các tòa nhà dân cư, thương mại và công nghiệp.
Điều trị nước và quản lý nước thải: ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu tayđóng một vai trò quan trọng trong các nhà máy xử lý nước và hệ thống quản lý nước thải.Những khuỷu tay này đảm bảo hướng chảy đúng và giúp quản lý vận chuyển và xử lý nước và nước thải một cách hiệu quả.
Xây dựng và cơ sở hạ tầng ASME B16.9 Thép carbon 45 độ dài bán kính khuỷu tayChúng được sử dụng trong các dự án xây dựng và phát triển cơ sở hạ tầng. Chúng được sử dụng trong hệ thống ống nước, hệ thống phòng cháy và mạng lưới đường ống công nghiệp.Những khuỷu tay này cung cấp một giải pháp đáng tin cậy và bền cho vận chuyển chất lỏng trong các tòa nhà, cầu, và các cấu trúc khác.
