Chi tiết sản phẩm
Nguồn gốc: Tây An, tỉnh Thiểm Tây, Trung Quốc
Hàng hiệu: PeterTrade(PT)
Số mô hình: MSS SP-43 Bộ giảm tốc đồng tâm tiêu chuẩn / liền mạch
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1-10 miếng
Giá bán: negotiable
chi tiết đóng gói: vỏ gỗ, vỏ gỗ dán, pallet, v.v.
Thời gian giao hàng: khoảng 15-45 ngày,
Điều khoản thanh toán: D/A, T/T, L/C,D/P
Khả năng cung cấp: 100-200 tấn/tấn mỗi tháng
tiêu chuẩn sản phẩm: |
MSS SP-43 |
Tên sản phẩm: |
Bộ giảm tốc đồng tâm mông/liền mạch |
Vật liệu: |
Thép không gỉ: ASTM A403 WP304, 304L, 316, 316L, 321, v.v. |
Kết nối: |
hàn |
Hình dạng: |
Bình đẳng |
Đặc điểm: |
Sức mạnh cao, chống ăn mòn, dễ cài đặt |
kỹ thuật: |
rèn |
Áp dụng cho: |
hóa dầu, kỹ thuật đường ống, dịch vụ công cộng và nước. |
tiêu chuẩn sản phẩm: |
MSS SP-43 |
Tên sản phẩm: |
Bộ giảm tốc đồng tâm mông/liền mạch |
Vật liệu: |
Thép không gỉ: ASTM A403 WP304, 304L, 316, 316L, 321, v.v. |
Kết nối: |
hàn |
Hình dạng: |
Bình đẳng |
Đặc điểm: |
Sức mạnh cao, chống ăn mòn, dễ cài đặt |
kỹ thuật: |
rèn |
Áp dụng cho: |
hóa dầu, kỹ thuật đường ống, dịch vụ công cộng và nước. |

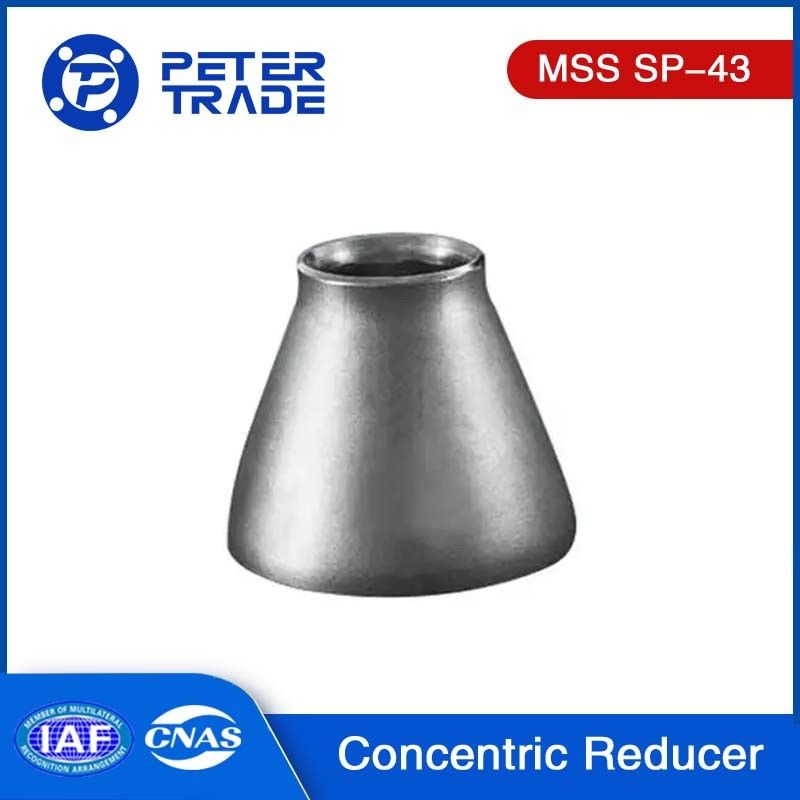

MSS SP-43 Butt Welding/Seamless Stainless Steel Concentric Reducers SCH40 cho các ngành công nghiệp hóa học và hóa dầu
Công ty:
Shaanxi Peter International Trade Co., Ltd.là một nhà cung cấp được thành lập và có uy tín cao trên thị trường, với một hồ sơ theo dõi ấn tượng hơn hai thập kỷ.chúng tôi đã xây dựng một danh tiếng mạnh mẽ như là một nguồn đáng tin cậy và đáng tin cậy choMSS SP-43 thép không gỉ Butt hàn giảm tập trung.Trọng tâm chính của chúng tôi là cung cấp các giải pháp phụ kiện ống ASME B16.9 chất lượng cao và đảm bảo sự hài lòng của khách hàng.
Trong những năm qua, chúng tôi đã phát triển mối quan hệ vững chắc với các nhà sản xuất nổi tiếng, cho phép chúng tôi truy cập vào một loạt cácMSS SP-43 Butt hàn phụ kiện. Sản phẩm của chúng tôi bao gồm các phụ kiện được chế tạo từ thép không gỉ cao cấp, được biết đến với độ bền vượt trội của nó, chống ăn mòn, và tuổi thọ dài.Chúng tôi hiểu tầm quan trọng của độ chính xác và tuân thủ các tiêu chuẩn công nghiệpDo đó, chúng tôi cẩn thận nguồn phụ kiện đáp ứng các đặc điểm kỹ thuật nghiêm ngặt được nêu trongTiêu chuẩn MSS SP-43.
Mô tả của MSS SP-43 Butt Welding Fittings:
Các thiết bị hàn đệm MSS SP 43được chế tạo hoặc sản xuất cho các ứng dụng đòi hỏi áp suất thấp và khả năng chống ăn mòn.kết thúc cột khớp đùi, nắp, vòng quay bán kính dài 180 °, cũng như giảm đồng tâm và lập dị.Tiêu chuẩn MSS SP 43bao gồm các phụ kiện được thiết kế để tương thích với các đường ống theo bảng 5S và 10S trên tất cả các kích thước đường ống danh nghĩa (NPS) được chỉ định trong ASME B36.19Tuy nhiên, các đầu stub mô hình ngắn phù hợp để sử dụng với ống SCH 40S.
Phụ kiện hàn đệm MSS SP-43được thiết kế để phù hợp với kích thước của các đường ống mà chúng được kết nối, đảm bảo phù hợp và sắp xếp đúng trong hệ thống đường ống.Phụ kiện MSS SP-43phải tuân thủ các tiêu chuẩn ống được thiết lập liên quan đến đường kính bên ngoài và độ khoan cho hàn và lắp đặt liền mạch.
TheoMSS SP-43Các thông số kỹ thuật, độ dày bề mặt danh nghĩa của các phụ kiện phải phù hợp với của ống mà chúng đang được hàn.phụ kiện với các bức tường nặng hơn có thể được hàn vào ống tường nhẹ hơn nếu bức tường nặng hơn được cong bên trong hoặc bên ngoài để phù hợp với kích thước của ống nhẹ hơnSự cong này cho phép chuyển đổi trơn tru và kết nối đúng giữa bộ phận và ống, đảm bảo một khớp an toàn và không bị rò rỉ.
Bằng cách làm theo những hướng dẫn này,Phụ kiện MSS SP-43duy trì tính tương thích với các tiêu chuẩn đường ống và cung cấp một kết nối đáng tin cậy trong hệ thống đường ống, đáp ứng các yêu cầu cho các ứng dụng áp suất thấp và chống ăn mòn.
Vật liệu và nhiệt của MSS SP-43 Long Radius 90 độ:
Các vật liệu được bao gồm bởi MSS SP 43 cho phụ kiện bao gồm thép không gỉ austenit như loại 304/304L, 316/316L, 317/317L, 321 và 347.1Gr.2Gr.3Gr.5Gr.7, Gr.12), Inconel 600, Inconel 625, Hastelloy C-276, Hastelloy C-22, Monel 400, Incoloy 800, Incoloy 825/925, Alloy 31 và Alloy 20 cũng được bao gồm.
Điều trị nhiệt phù hợp là rất quan trọng và nên được thực hiện dựa trên vật liệu cụ thể được sử dụng để đảm bảo khả năng chống ăn mòn tối đa.Điều này giúp tăng cường tính chất cơ học và hiệu suất tổng thể của các phụ kiện trong các điều kiện hoạt động khác nhau.
AMáy giảm đồng tâm thép không gỉlà một ống nối được sử dụng để kết nối hai ống có đường kính khác nhau trong một hệ thống ống dẫn trong khi duy trì một đường trung tâm chung. Nó có hình dạng hình nón với một đầu đường kính lớn hơn đầu kia,cho phép chuyển đổi trơn tru giữa hai đường ống.Máy giảm đồng tâm thép không gỉcó thiết kế đối xứng, với đường trung tâm của cả hai đầu đều thẳng hàng. điều này có nghĩa là máy cắt giảm tạo thành một đường thẳng khi nhìn từ bên, cung cấp một sự giảm dần và đồng đều trong đường kính.Các đầu của máy giảm đồng tâm được thiết kế để hàn vào các ống tương ứng. Chúng có một cạnh xoắn để tạo điều kiện thuận lợi cho quá trình hàn và đảm bảo kết nối mạnh mẽ và chống rò rỉ.
MSS SP-43 Máy giảm tập trungcó sẵn trong một loạt các kích thước và kích thước, được chỉ định bởi tiêu chuẩn.và độ dày tường cụ thểTiêu chuẩn này cung cấp các hướng dẫn cho áp suất và nhiệt độMSS SP-43 Máy giảm tập trungdựa trên các vật liệu được sử dụng và kích thước của các phụ kiện.
Hơn nữa, tất cả các phụ kiện phải tuân thủ các tiêu chuẩn hàn, với các thợ hàn, các nhà khai thác hàn,và các quy trình hàn được chứng nhận theo các hướng dẫn được quy định trong Bộ quy tắc lò hơi và bình áp suất (BPVC) của ASME Phần IXĐiều này đảm bảo rằng các quy trình hàn được thực hiện chính xác và đáp ứng các tiêu chuẩn chất lượng cần thiết cho hoạt động an toàn và hiệu quả của các phụ kiện trong các ứng dụng công nghiệp.
MSS SP-43 Kích thước máy giảm tập trung:
| MSS SP-43 Kích thước máy giảm tập trung | ||||||
| NPS | D:trường kính bên ngoài ở đường cong của đầu lớn ((inch) | D:đường kính bên ngoài ở đường cong của đầu lớn ((mm) | D1:trường kính bên ngoài ở đường nghiêng của đầu nhỏ ((inch) | D1:chiều kính bên ngoài ở đường cong của đầu nhỏ ((mm) | H ((inch) | H(mm) |
| 3/4 x 1/2 | 1.05 | 26.67 | 0.84 | 21.34 | 1.5 | 38.10 |
| 1 x 3/4 | 1.32 | 33.53 | 1.05 | 26.67 | 2 | 50.80 |
| 1 x 1/2 | 1.32 | 33.53 | 0.84 | 21.34 | 2 | 50.80 |
| 1 x 3/8 | 1.32 | 33.53 | 0.68 | 17.27 | 2 | 50.80 |
| 1-1/4 x 1 | 1.66 | 42.16 | 1.32 | 33.53 | 2 | 50.80 |
| 1-1/4 x 3/4 | 1.66 | 42.16 | 1.05 | 26.67 | 2 | 50.80 |
| 1-1/4 x 1/2 | 1.66 | 42.16 | 0.84 | 21.34 | 2 | 50.80 |
| 1-1/2 x 1-1/4 | 1.9 | 48.26 | 1.66 | 42.16 | 2.5 | 63.50 |
| 1-1/2 x 1 | 1.9 | 48.26 | 1.32 | 33.53 | 2.5 | 63.50 |
| 1-1/2 x 3/4 | 1.9 | 48.26 | 1.05 | 26.67 | 2.5 | 63.50 |
| 1-1/2 x 1/2 | 1.9 | 48.26 | 0.84 | 21.34 | 2.5 | 63.50 |
| 2 x 1-1/2 | 2.38 | 60.45 | 1.9 | 48.26 | 3 | 76.20 |
| 2 x 1-1/4 | 2.38 | 60.45 | 1.66 | 42.16 | 3 | 76.20 |
| 2 x 1 | 2.38 | 60.45 | 1.32 | 33.53 | 3 | 76.20 |
| 2 x 3/4 | 2.38 | 60.45 | 1.05 | 26.67 | 3 | 76.20 |
| 2-1/2 x 2 | 2.88 | 73.15 | 2.38 | 60.45 | 3.5 | 88.90 |
| 2-1/2 x 1-1/2 | 2.88 | 73.15 | 1.9 | 48.26 | 3.5 | 88.90 |
| 2-1/2 x 1-1/4 | 2.88 | 73.15 | 1.66 | 42.16 | 3.5 | 88.90 |
| 2-1/2 x 1 | 2.88 | 73.15 | 1.32 | 33.53 | 3.5 | 88.90 |
| 3 x 2-1/2 | 3.5 | 88.90 | 2.88 | 73.15 | 3.5 | 88.90 |
| 3 x 2 | 3.5 | 88.90 | 2.38 | 60.45 | 3.5 | 88.90 |
| 3 x 1-1/2 | 3.5 | 88.90 | 1.9 | 48.26 | 3.5 | 88.90 |
| 3 x 1-1/4 | 3.5 | 88.90 | 1.66 | 42.16 | 3.5 | 88.90 |
| 3-1/2 x 3 | 4 | 101.60 | 3.5 | 88.90 | 4 | 101.60 |
| 3-1/2 x 2-1/2 | 4 | 101.60 | 2.88 | 73.15 | 4 | 101.60 |
| 3-1/2 x 2 | 4 | 101.60 | 2.38 | 60.45 | 4 | 101.60 |
| 3-1/2 x 1-1/2 | 4 | 101.60 | 1.9 | 48.26 | 4 | 101.60 |
| 3-1/2 x 1-1/4 | 4 | 101.60 | 1.66 | 42.16 | 4 | 101.60 |
| 4 x 3-1/2 | 4.5 | 114.30 | 4 | 101.60 | 4 | 101.60 |
| 4 x 3 | 4.5 | 114.30 | 3.5 | 88.90 | 4 | 101.60 |
| 4 x 2-1/2 | 4.5 | 114.30 | 2.88 | 73.15 | 4 | 101.60 |
| 4 x 2 | 4.5 | 114.30 | 2.38 | 60.45 | 4 | 101.60 |
| 4 x 1-1/2 | 4.5 | 114.30 | 1.9 | 48.26 | 4 | 101.60 |
| 5 x 4 | 5.56 | 141.22 | 4.5 | 114.30 | 5 | 127.00 |
| 5 x 3-1/2 | 5.56 | 141.22 | 4 | 101.60 | 5 | 127.00 |
| 5 x 3 | 5.56 | 141.22 | 3.5 | 88.90 | 5 | 127.00 |
| 5 x 2-1/2 | 5.56 | 141.22 | 2.88 | 73.15 | 5 | 127.00 |
| 5 x 2 | 5.56 | 141.22 | 2.38 | 60.45 | 5 | 127.00 |
| 6 x 5 | 6.62 | 168.15 | 5.56 | 141.22 | 5.5 | 139.70 |
| 6 x 4 | 6.62 | 168.15 | 4.5 | 114.30 | 5.5 | 139.70 |
| 6 x 3-1/2 | 6.62 | 168.15 | 4 | 101.60 | 5.5 | 139.70 |
| 6 x 3 | 6.62 | 168.15 | 3.5 | 88.90 | 5.5 | 139.70 |
| 6 x 2-1/2 | 6.62 | 168.15 | 2.88 | 73.15 | 5.5 | 139.70 |
| 8 x 6 | 8.62 | 218.95 | 6.62 | 168.15 | 6 | 152.40 |
| 8 x 5 | 8.62 | 218.95 | 5.56 | 141.22 | 6 | 152.40 |
| 8 x 4 | 8.62 | 218.95 | 4.5 | 114.30 | 6 | 152.40 |
| 8 x 3-1/2 | 8.62 | 218.95 | 4 | 101.60 | 6 | 152.40 |
| 10 x 8 | 10.75 | 273.05 | 8.62 | 218.95 | 7 | 177.80 |
| 10 x 6 | 10.75 | 273.05 | 6.62 | 168.15 | 7 | 177.80 |
| 10 x 5 | 10.75 | 273.05 | 5.56 | 141.22 | 7 | 177.80 |
| 10 x 4 | 10.75 | 273.05 | 4.5 | 114.30 | 7 | 177.80 |
| 12 x 10 | 12.75 | 323.85 | 10.75 | 273.05 | 8 | 203.20 |
| 12 x 8 | 12.75 | 323.85 | 8.62 | 218.95 | 8 | 203.20 |
| 12 x 6 | 12.75 | 323.85 | 6.62 | 168.15 | 8 | 203.20 |
| 12 x 5 | 12.75 | 323.85 | 5.56 | 141.22 | 8 | 203.20 |
| 14 x 12 | 14 | 355.60 | 12.75 | 323.85 | 13 | 330.20 |
| 14 x 10 | 14 | 355.60 | 10.75 | 273.05 | 13 | 330.20 |
| 14 x 8 | 14 | 355.60 | 8.62 | 218.95 | 13 | 330.20 |
| 14 x 6 | 14 | 355.60 | 6.62 | 168.15 | 13 | 330.20 |
| 16 x 14 | 16 | 406.40 | 14 | 355.60 | 14 | 355.60 |
| 16 x 12 | 16 | 406.40 | 12.75 | 323.85 | 14 | 355.60 |
| 16 x 10 | 16 | 406.40 | 10.75 | 273.05 | 14 | 355.60 |
| 16 x 8 | 16 | 406.40 | 8.62 | 218.95 | 14 | 355.60 |
| 18 x 16 | 18 | 457.20 | 16 | 406.40 | 15 | 381.00 |
| 18 x 14 | 18 | 457.20 | 14 | 355.60 | 15 | 381.00 |
| 18 x 12 | 18 | 457.20 | 12.75 | 323.85 | 15 | 381.00 |
| 18 x 10 | 18 | 457.20 | 10.75 | 273.05 | 15 | 381.00 |
| 20 x 18 | 20 | 508.00 | 18 | 457.20 | 20 | 508.00 |
| 20 x 16 | 20 | 508.00 | 16 | 406.40 | 20 | 508.00 |
| 20 x 14 | 20 | 508.00 | 14 | 355.60 | 20 | 508.00 |
| 20 x 12 | 20 | 508.00 | 12.75 | 323.85 | 20 | 508.00 |
| 24 x 20 | 24 | 609.60 | 20 | 508.00 | 20 | 508.00 |
| 24 x 18 | 24 | 609.60 | 18 | 457.20 | 20 | 508.00 |
| 24 x 16 | 24 | 609.60 | 16 | 406.40 | 20 | 508.00 |
Các lớp khác nhau của thép không gỉ Buttweld / Reducer tập trung không may:
Các loại thép không gỉ khác nhau được sử dụng trong sản xuấtMáy giảm đồng tâm buttweld/seamlessDưới đây là một số loại thép không gỉ phổ biến được sử dụng cho các máy giảm tập trung không may:
Nhóm 304/304L:
Nhóm 316/316L:
Thể loại 321/321H:
Nhóm 347/347H:
Nhóm 904L:
Sự khác biệt giữa MSS SP-43 Concentric Reducer và Eccentric Reducer:
Thuốc giảm thường được sử dụng trong hệ thống đường ống khi cần phải chuyển đổi giữa các đường ống có đường kính khác nhau.cho phép lưu lượng chất lỏng hoặc khí trơn tru và hiệu quả.
Máy giảm tập trung:Loại máy giảm này có một đường trung tâm chung, có nghĩa là các đầu của máy giảm được sắp xếp với nhau. Nó cung cấp một sự giảm dần trong đường kính ống,duy trì một con đường dòng chảy trơn tru và giảm thiểu nhiễu loạn.
Máy giảm tâm:Ngược lại với máy giảm đồng tâm, mộtMáy giảm lệch tâmcó đường trung tâm dịch chuyển. Điều này có nghĩa là các đầu của máy giảm không được sắp xếp, và một đầu được đặt cao hơn hoặc thấp hơn một chút so với người kia.Máy giảm tâm chủ yếu được sử dụng trong các tình huống khi có nhu cầu ngăn ngừa sự tích tụ của túi không khí hoặc chất lỏng trong hệ thống đường ốngThiết kế offset giúp tạo điều kiện thoát nước của bất kỳ chất lỏng bị mắc kẹt nào.
MSS SP-43 Máy giảm tập trung thép không gỉthường được sử dụng trong các ứng dụng công nghiệp khác nhau, nơi có nhu cầu chuyển đổi giữa các đường ống có đường kính khác nhau trong khi duy trì một đường trung tâm chung.
Điều khiển dòng chảy chất lỏng: MSS SP-43 Máy giảm tập trung thép không gỉChúng được sử dụng để kiểm soát và điều chỉnh dòng chảy chất lỏng trong hệ thống đường ống. Chúng cho phép giảm dần đường kính đường ống, giảm thiểu nhiễu loạn và mất áp suất.Điều này rất quan trọng trong các ứng dụng nơi duy trì một tốc độ dòng chảy hoặc áp suất cụ thể là rất quan trọng, chẳng hạn như trong hệ thống phân phối nước, ngành công nghiệp quy trình và hệ thống HVAC.
Kết nối bơm và máy nén:Trong các hệ thống đường ống liên quan đến máy bơm hoặc máy nén,MSS SP-43Máy giảm tập trung thép không gỉđược sử dụng để chuyển từ một ống đường kính lớn hơn sang một ống đường kính nhỏ hơn. Điều này giúp phù hợp với kích thước ổ cắm của máy bơm hoặc máy nén,đảm bảo dòng chảy hiệu quả mà không gây ra sự sụt giảm áp suất quá mức. Máy giảm tập trung thường được sử dụng trong đường ống dẫn dầu và khí đốt, nhà máy xử lý nước và hệ thống quy trình công nghiệp.
Chuyển đổi kích thước: MSS SP-43 Máy giảm tập trung thép không gỉđược sử dụng khi cần kết nối các đường ống có kích thước khác nhau, đặc biệt là khi chuyển từ đường ống lớn hơn sang đường ống nhỏ hơn.Chúng cung cấp một sự giảm mượt mà và đồng đều trong đường kính trong khi duy trì đường trung tâmĐiều này có lợi trong các ứng dụng như đường ống dẫn dầu khí, nhà máy chế biến hóa chất và các cơ sở xử lý nước.
Ứng dụng vệ sinh: MSS SP-43 Máy giảm tập trung thép không gỉthường được sử dụng trong các ứng dụng vệ sinh, đặc biệt là trong các ngành công nghiệp như dược phẩm, thực phẩm và đồ uống và chế biến sữa.Những bộ giảm này tạo điều kiện chuyển đổi giữa các đường ống có kích thước khác nhau trong khi duy trì bề mặt bên trong mịn và sạch sẽ, giảm thiểu nguy cơ nhiễm trùng sản phẩm.
Ứng dụng nhiệt độ cao: MSS SP-43 Máy giảm tập trung thép không gỉcó thể chịu được nhiệt độ cao và được sử dụng trong các ứng dụng liên quan đến chất lỏng hoặc khí nóng. Chúng thường được sử dụng trong các nhà máy sản xuất điện, nhà máy lọc dầu và ngành công nghiệp hóa dầu.
