Chi tiết sản phẩm
Nguồn gốc: Tây An, tỉnh Thiểm Tây, Trung Quốc
Hàng hiệu: PeterTrade(PT)
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1-10 miếng
Giá bán: negotiable
chi tiết đóng gói: vỏ gỗ, vỏ gỗ dán, pallet, v.v.
Thời gian giao hàng: khoảng 15-45 ngày,
Điều khoản thanh toán: D/A, T/T, L/C,D/P
Khả năng cung cấp: 100-200 tấn/tấn mỗi tháng
Tên sản phẩm: |
Phân sợi cổ hàn theo tiêu chuẩn DIN 2630 |
Vật liệu: |
Mặt bích thép carbon / Mặt bích thép không gỉ |
Áp lực: |
PN2.5 |
Phương pháp sản xuất: |
Đúc, rèn, đúc và rèn, cắt tấm trung bình, đúc |
nước xuất khẩu: |
Các nước châu Âu khác nhau và các nước khác trên thế giới |
Áp dụng cho: |
Công nghiệp hóa học, Công nghiệp dầu khí, Công nghiệp xử lý nước thải và bảo vệ môi trường, Công ngh |
Tên sản phẩm: |
Phân sợi cổ hàn theo tiêu chuẩn DIN 2630 |
Vật liệu: |
Mặt bích thép carbon / Mặt bích thép không gỉ |
Áp lực: |
PN2.5 |
Phương pháp sản xuất: |
Đúc, rèn, đúc và rèn, cắt tấm trung bình, đúc |
nước xuất khẩu: |
Các nước châu Âu khác nhau và các nước khác trên thế giới |
Áp dụng cho: |
Công nghiệp hóa học, Công nghiệp dầu khí, Công nghiệp xử lý nước thải và bảo vệ môi trường, Công ngh |

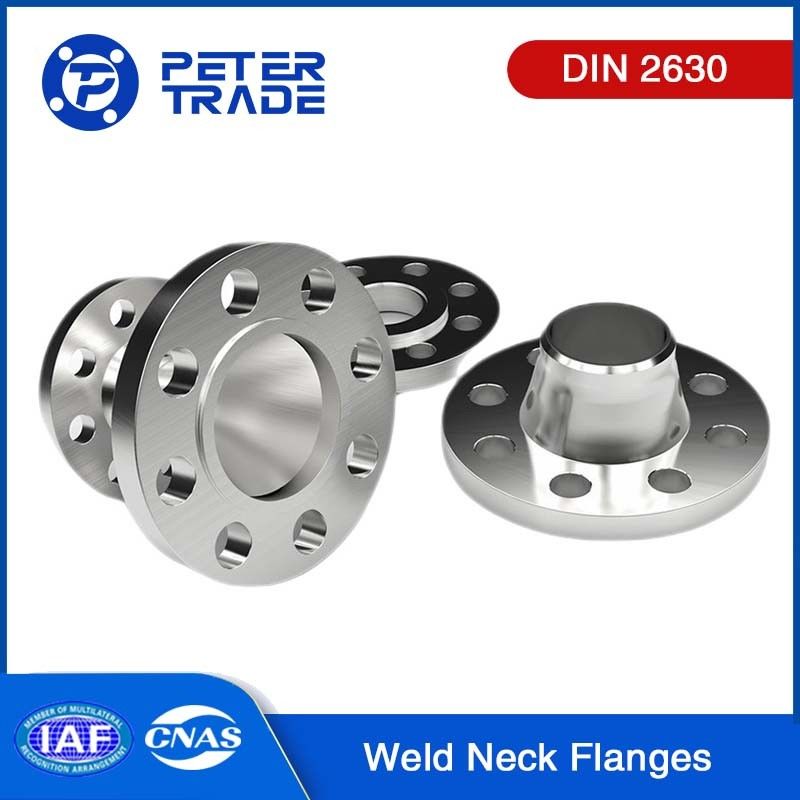

DIN 2630 thép carbon và thép không gỉ WNRF PN2.5 cho mục đích công nghiệp
Lời giới thiệu:
Chúng ta đangShaanxi Peter International Trade Co., Ltd.,một công ty có uy tín và được thành lập tốt với kinh nghiệm phong phú trong ngành. Là nhà cung cấp đáng tin cậy của bạn, chúng tôi đã cung cấp chất lượng caoDIN WELD NECK FLANGEShơn 20 năm trong ngành.
DIN dây chuyền hàn cổlà một loại vạch ống được thiết kế để được hàn vào cuối ống. Chúng có một nốt dài cong dần hợp nhất với ống,cung cấp tăng cường và giảm nồng độ căng thẳng. Vòng kẹp sau đó được bóp vào một vòng kẹp cổ hàn khác hoặc một vòng kẹp tương thích bằng cách sử dụng các vít hoặc chốt.
Tiêu chuẩn DINđược sử dụng rộng rãi ở châu Âu, đặc biệt là ở Đức.DIN dây chuyền hàn cổtuân thủ các thông số kỹ thuật và kích thước chính xác được thiết lập bởiTiêu chuẩn DINCác miếng kẹp này được sản xuất bằng các vật liệu khác nhau, bao gồm thép carbon, thép không gỉ và thép hợp kim, cho phép chúng được áp dụng trong một loạt các ngành công nghiệp như dầu mỏ và khí đốt,hóa dầu, sản xuất điện, và những người khác.
Mô tả về DIN Weld Neck Flanges:
DIN dây chuyền hàn cổlà một loại vòm phù hợp với các yêu cầu kích thước và kỹ thuật cụ thể được thiết lập bởi các tiêu chuẩn DIN.cung cấp một quá trình chuyển đổi lý tưởng cho ống hànTính năng cổ hàn đảm bảo một kết nối mạnh mẽ và chống rò rỉ giữa sườn và ống.
DIN dây chuyền hàn cổcó sẵn trong các vật liệu khác nhau như thép carbon, thép không gỉ và thép hợp kim. Điều này cho phép chúng chịu được áp suất cao, nhiệt độ cực cao và môi trường ăn mòn,làm cho chúng phù hợp với một loạt các ứng dụng trong các ngành công nghiệp như dầu khí, hóa dầu, sản xuất điện, và nhiều hơn nữa.
Những miếng kẹp này được biết đến với cấu trúc mạnh mẽ, kỹ thuật chính xác và hiệu suất đáng tin cậy.đảm bảo chất lượng nhất quán và tương thích với các thành phần phù hợp với DIN khác.
DIN dây chuyền hàn cổđược thiết kế để dễ dàng lắp đặt và cung cấp một kết nối an toàn chống rò rỉ và rung động.Thiết kế mặt cao của chúng tạo ra một bề mặt niêm phong, cho phép vít được khóa chặt chẽ vào vít hoặc thiết bị giao phối.
Các đặc điểm và đặc điểm chính củaDIN dây chuyền hàn cổbao gồm:
Thiết kế và đặc điểm: DIN dây chuyền dây chuyềncó một thiết kế đặc biệt bao gồm một nốt dài cong, cung cấp một quá trình chuyển đổi lý tưởng cho các đường ống hàn.Mặt vòm được nâng lên để tạo ra một bề mặt niêm phong cho kết nối đệm đúng với vòm giao phối hoặc thiết bịThiết kế này đảm bảo một kết nối mạnh mẽ, chống rò rỉ và an toàn.
Kích thước và Đánh giá áp suất: DIN flanges cổ hàncó sẵn trong một loạt các kích thước, bắt đầu từ đường kính nhỏ đến đường kính lớn, để chứa các kích thước ống khác nhau.Chúng được thiết kế để chịu được các ứng dụng áp suất cao và có sẵn trong các chỉ số áp suất từ PN2.5 đến PN400, cho thấy áp suất tối đa mà chúng có thể chịu đựng.
Kích thước và tiêu chuẩn: DIN dây chuyền dây chuyền hàntuân thủ các yêu cầu kích thước và kỹ thuật cụ thể được thiết lập bởi các tiêu chuẩn DIN, đặc biệt là DIN 2627 đến DIN 2638.đường kính vòng tròn cuộn, đường kính, độ dày và chiều cao của trục, đảm bảo khả năng tương thích và hoán đổi với các thành phần phù hợp với DIN khác.
Phần kết thúc bề mặt và lớp phủ: DIN flanges cổ hànthường có bề mặt mịn để tăng khả năng chống ăn mòn và dễ làm sạch. Tùy thuộc vào ứng dụng và điều kiện môi trường,lớp phủ bổ sung hoặc phương pháp xử lý như lớp phủ chống ăn mòn, galvanize, hoặc lớp phủ epoxy có thể được áp dụng để cung cấp bảo vệ bổ sung chống ăn mòn.
Kiểm tra và chứng nhận: DIN flanges cổ hàntrải qua các biện pháp kiểm soát chất lượng khác nhau để đảm bảo hiệu suất và độ tin cậy của chúng. Chúng được kiểm tra nghiêm ngặt, bao gồm kiểm tra kích thước, phân tích vật liệu, kiểm tra áp suất,và các phương pháp thử nghiệm không phá hủy như thử nghiệm siêu âm hoặc kiểm tra phóng xạCác nhà sản xuất thường cung cấp tài liệu chứng nhận hoặc báo cáo thử nghiệm để xác nhận sự phù hợp của các vòm với các tiêu chuẩn DIN và thông số kỹ thuật ngành.
Ứng dụng: DIN dây chuyền hàn cổđược sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa dầu, sản xuất điện, chế biến hóa chất, xử lý nước và nhiều ngành khác.Chúng phù hợp cho các ứng dụng liên quan đến môi trường áp suất cao và nhiệt độ cao, cũng như chất lỏng hoặc khí ăn mòn. Xây dựng mạnh mẽ, kết nối hàn an toàn và tương thích với tiêu chuẩn DIN làm cho chúng trở thành một lựa chọn đáng tin cậy cho các hệ thống đường ống quan trọng.
DIN 2630 Chiều độ của sợi dây chuyền dây chuyền hàn:
| DIN2630 Phòng hàn cổ PN2.5 | |||||||||||||||
| DN | d1 | D | t | k | T | d3 | S | r | a | d4 | f | Số lỗ | d2 |
Trọng lượng (kg) |
|
| ISO | DIN | ||||||||||||||
| 10 | - | 14 | 75 | 12 | 50 | 28 | 22 | 1.8 | 4 | 6 | 35 | 2 | 4 | 11 | 0.3 |
| 17.2 | - | 75 | 12 | 50 | 28 | 26 | 1.8 | 4 | 6 | 35 | 2 | 4 | 11 | 0.3 | |
| 15 | - | 20 | 80 | 12 | 55 | 30 | 28 | 2 | 4 | 6 | 40 | 2 | 4 | 11 | 0.4 |
| 21.3 | - | 80 | 12 | 55 | 30 | 30 | 2 | 4 | 6 | 40 | 2 | 4 | 11 | 0.5 | |
| 20 | - | 25 | 90 | 14 | 65 | 32 | 35 | 2.3 | 4 | 6 | 50 | 2 | 4 | 11 | 0.6 |
| 26.9 | - | 90 | 14 | 65 | 32 | 38 | 2.3 | 4 | 6 | 50 | 2 | 4 | 11 | 0.6 | |
| 25 | - | 30 | 100 | 14 | 75 | 35 | 40 | 2.6 | 4 | 6 | 60 | 2 | 4 | 11 | 0.8 |
| 33.7 | - | 100 | 14 | 75 | 35 | 42 | 2.6 | 4 | 6 | 60 | 2 | 4 | 11 | 0.8 | |
| 32 | - | 38 | 120 | 14 | 90 | 35 | 50 | 2.6 | 6 | 6 | 70 | 2 | 4 | 14 | 1.1 |
| 42.4 | - | 120 | 14 | 90 | 35 | 55 | 2.6 | 6 | 6 | 70 | 2 | 4 | 14 | 1.1 | |
| 40 | - | 44.5 | 130 | 14 | 100 | 38 | 55 | 2.6 | 6 | 7 | 80 | 3 | 4 | 14 | 1.2 |
| 48.3 | - | 130 | 14 | 100 | 38 | 62 | 2.6 | 6 | 7 | 80 | 3 | 4 | 14 | 1.2 | |
| 50 | - | 57 | 140 | 14 | 110 | 38 | 70 | 2.9 | 6 | 8 | 90 | 3 | 4 | 14 | 1.4 |
| 60.3 | - | 140 | 14 | 110 | 38 | 74 | 2.9 | 6 | 8 | 90 | 3 | 4 | 14 | 1.4 | |
| 65 | 76.1 | - | 160 | 14 | 130 | 38 | 88 | 2.9 | 6 | 9 | 110 | 3 | 4 | 14 | 1.6 |
| 80 | 88.9 | - | 190 | 16 | 150 | 42 | 102 | 3.2 | 8 | 10 | 128 | 3 | 4 | 18 | 2.7 |
| 100 | - | 106 | 210 | 16 | 170 | 45 | 122 | 3.6 | 8 | 10 | 148 | 3 | 4 | 18 | 3.2 |
| 114.3 | - | 210 | 16 | 170 | 45 | 130 | 3.6 | 8 | 10 | 148 | 3 | 4 | 18 | 3.2 | |
| 125 | - | 133 | 240 | 18 | 200 | 48 | 148 | 4 | 8 | 10 | 178 | 3 | 8 | 18 | 4.6 |
| 139.7 | - | 240 | 18 | 200 | 48 | 155 | 4 | 8 | 10 | 178 | 3 | 8 | 18 | 4.4 | |
| 150 | - | 159 | 265 | 18 | 225 | 48 | 172 | 4.5 | 10 | 12 | 202 | 3 | 8 | 18 | 5.3 |
| 166.3 | - | 265 | 18 | 225 | 48 | 184 | 4.5 | 10 | 12 | 202 | 3 | 8 | 18 | 5.0 | |
| 200 | 219.1 | - | 320 | 20 | 280 | 55 | 236 | 5.9 | 10 | 15 | 258 | 3 | 8 | 18 | 8.0 |
| 250 | - | 267 | 375 | 22 | 335 | 60 | 282 | 6.3 | 12 | 15 | 312 | 3 | 12 | 18 | 11.2 |
| 273 | - | 375 | 22 | 335 | 60 | 290 | 6.3 | 12 | 16 | 312 | 3 | 12 | 18 | 10.6 | |
| 300 | 323.9 | - | 440 | 22 | 395 | 62 | 342 | 7.1 | 12 | 15 | 365 | 4 | 12 | 22 | 14.3 |
| 350 | 355.6 | - | 490 | 22 | 445 | 62 | 385 | 7.1 | 12 | 15 | 415 | 4 | 12 | 22 | 18.6 |
| - | 368 | 490 | 22 | 445 | 62 | 385 | 7.1 | 12 | 15 | 415 | 4 | 12 | 22 | 16.8 | |
| 400 | 406.4 | - | 540 | 22 | 495 | 65 | 438 | 7.1 | 12 | 15 | 465 | 4 | 16 | 22 | 21.3 |
| - | 419 | 540 | 22 | 495 | 65 | 438 | 7.1 | 12 | 15 | 465 | 4 | 16 | 22 | 19.1 | |
| 500 | 506 | - | 645 | 24 | 600 | 68 | 538 | 7.1 | 12 | 15 | 570 | 4 | 20 | 22 | 23.6 |
| 600 | 610 | - | 755 | 24 | 705 | 70 | 640 | 7.1 | 12 | 16 | 670 | 5 | 20 | 26 | 34.5 |
| 700 | 711 | - | 660 | 24 | 810 | 70 | 740 | 7.1 | 12 | 16 | 775 | 5 | 24 | 26 | 40.0 |
| 800 | 813 | - | 975 | 24 | 920 | 70 | 842 | 7.1 | 12 | 16 | 880 | 5 | 24 | 30 | 48.2 |
| 900 | 914 | - | 1075 | 26 | 1020 | 70 | 942 | 7.1 | 12 | 16 | 980 | 5 | 24 | 30 | 58.1 |
| 1000 | 1016 | - | 1175 | 26 | 1120 | 70 | 1045 | 7.1 | 16 | 16 | 1080 | 5 | 25 | 30 | 63.4 |
| 1200 | 1220 | - | 1375 | 26 | 1320 | 70 | 1245 | 7 | 16 | 16 | 1280 | 5 | 32 | 30 | 72.8 |
| 1400 | 1420 | - | 1575 | 26 | 1520 | 70 | 1445 | 7 | 16 | 16 | 1480 | 5 | 36 | 30 | 84.5 |
| 1600 | 1620 | - | 1790 | 26 | 1730 | 80 | 1645 | 8 | 16 | 20 | 1680 | 5 | 40 | 30 | 111.6 |
| 1800 | 1820 | - | 1990 | 26 | 1930 | 80 | 1845 | 9 | 16 | 20 | 1890 | 5 | 44 | 30 | 128.4 |
| 2000 | 2020 | - | 2190 | 26 | 2130 | 80 | 2045 | 10 | 18 | 22 | 2090 | 5 | 48 | 30 | 145.0 |
| 2200 | 2220 | - | 2405 | 28 | 2340 | 90 | 2248 | 10 | 18 | 25 | 2295 | 6 | 52 | 33 | 184.1 |
| 2400 | 2420 | - | 2605 | 28 | 2540 | 90 | 2448 | 10 | 18 | 25 | 2495 | 6 | 56 | 32 | 200.5 |
| 2600 | 2620 | - | 2805 | 28 | 2740 | 90 | 2648 | 10 | 18 | 25 | 2695 | 6 | 60 | 33 | 216.0 |
| 2800 | 2820 | - | 3030 | 30 | 2960 | 90 | 2848 | 10 | 18 | 25 | 2910 | 6 | 64 | 36 | 268.1 |
| 3000 | 3020 | - | 3230 | 30 | 3160 | 90 | 3050 | 10 | 18 | 25 | 3110 | 6 | 66 | 36 | 285.0 |
| 3200 | 3220 | - | 3430 | 30 | 3350 | 90 | 3250 | 10 | 20 | 25 | 3310 | 6 | 72 | 36 | 306.8 |
| 3400 | 3420 | - | 3630 | 32 | 3560 | 95 | 3450 | 10 | 20 | 28 | 3510 | 6 | 76 | 36 | 346.7 |
| 3600 | 3620 | - | 3340 | 32 | 3770 | 100 | 3652 | 10 | 20 | 28 | 3720 | 6 | 80 | 36 | 305.7 |
| 3800 | 3820 | - | 4045 | 34 | 3970 | 100 | 3852 | 10 | 20 | 28 | 3920 | 6 | 80 | - | - |
| 4000 | 4020 | - | 4245 | 34 | 4170 | 100 | 4052 | 10 | 20 | 28 | 4120 | 6 | 84 | - | - |
1.Kích thước bằng milimet.
2.Cách đo có thể được xác định bởi các nhà mua khác nhau.
Vật liệu của DIN Weld Neck Flanges:
DIN dây chuyền hàn cổcó sẵn trong các vật liệu khác nhau để phù hợp với các ứng dụng và điều kiện hoạt động khác nhau.DIN dây chuyền hàn cổphụ thuộc vào các yếu tố như nhiệt độ, áp suất, khả năng chống ăn mòn và tương thích với chất lỏng hoặc khí được vận chuyển.
Các loại thép carbon:
ASTM A105:Đây là một loại thép carbon phổ biến được sử dụng chohàn các sườn cổ.Nó là thép carbon rèn được thiết kế đặc biệt cho dịch vụ nhiệt độ cao và cung cấp khả năng hàn và độ dẻo dai tuyệt vời.
ASTM A350 LF2:LF2 là một loại thép carbon nhiệt độ thấp thường được sử dụng choVòng kẹp cổ hàntrong các ứng dụng yêu cầu độ cứng ở nhiệt độ thấp.
ASTM A694 F52/F60/F65/F70:Các loại này là các vật liệu thép cacbon có năng suất cao được sử dụng choVòng kẹp cổ hàntrong các ứng dụng đòi hỏi độ bền và khả năng chống va chạm cao.
Thép không gỉ:
ASTM A182 F304/F304L:Các loại thép không gỉ này là austenitic và thường được sử dụng choVòng kẹp cổ hànChúng cung cấp khả năng chống ăn mòn tốt, khả năng hàn tuyệt vời và phù hợp với một loạt các ứng dụng.
ASTM A182 F316/F316L:Tương tự như F304/F304L, các lớp này cũng là thép không gỉ austenit với khả năng chống ăn mòn được cải thiện, đặc biệt là trong môi trường clorua.
ASTM A182 F321:F321 là một loại thép không gỉ austenitic có chứa titan, cung cấp khả năng chống ăn mòn giữa các hạt.Vòng kẹp cổ hàntrong các ứng dụng nhiệt độ cao.
ASTM A182 F347:F347 là một loại thép không gỉ ổn định với việc thêm niobium, cải thiện khả năng chống ăn mòn giữa các hạt.Nó thường được sử dụng cho các sợi dây chuyền cổ hàn trong các ứng dụng liên quan đến nhiệt độ cao.
Ứng dụng của DIN 2630Phân cổ hàn:
DIN 2627 dây chuyền sợi dây chuyềnđược thiết kế đặc biệt để sử dụng trong các ứng dụng cụ thể, nơi yêu cầu các đặc điểm độc đáo của chúng.DIN 2630:
Hệ thống áp suất cao: DIN 2630 dây chuyền dây chuyền hànthường được sử dụng trong các hệ thống áp suất cao, chẳng hạn như trong đường ống dẫn dầu và khí đốt, nhà máy hóa học và các cơ sở sản xuất điện.Xây dựng mạnh mẽ và khả năng niêm phong đáng tin cậy làm cho chúng phù hợp để chịu áp suất cao và ngăn ngừa rò rỉ.
Môi trường nhiệt độ cao:Những miếng kẹp này cũng thường được sử dụng trong các ứng dụng có nhiệt độ cao, chẳng hạn như trong các đường ống hơi nước, bộ trao đổi nhiệt và nhà máy điện nhiệt.DIN 2630 dây chuyền dây chuyền hàncó thể chịu được nhiệt độ cao mà không bị biến dạng hoặc mất tính toàn vẹn.
Ngành hóa dầu:Ngành công nghiệp hóa dầu sử dụng rộng rãiDIN 2630 dây chuyền dây chuyền hàndo khả năng xử lý chất lỏng và khí ăn mòn. Chúng thường được sử dụng trong các nhà máy lọc dầu, nhà máy chế biến hóa chất và các nền tảng ngoài khơi,nơi mà khả năng chống ăn mòn và độ bền là điều cần thiết.
Các đường ống: Phân sợi cổ hànthường được sử dụng trong hệ thống đường ống để kết nối các đường ống và cung cấp một khớp an toàn và chống rò rỉ.DIN 2630 dây chuyền dây chuyền hànđược sử dụng trong các ứng dụng đường ống khác nhau, bao gồm đường ống truyền dầu và khí đốt, đường ống nước và nước thải và hệ thống đường ống công nghiệp.
Xây dựng tàu: Phân sợi cổ hàn,Chúng được sử dụng trong các hệ thống khác nhau trên tàu, chẳng hạn như đường truyền nhiên liệu và dầu, hệ thống làm mát và hệ thống thủy lực.Các dây chuyền dây chuyền hàn cung cấp một kết nối đáng tin cậy có thể chịu được các điều kiện đòi hỏi trên biển.
Ngành công nghiệp thực phẩm và đồ uống: DIN 2630được làm từ thép không gỉ phù hợp cho các ứng dụng trong ngành công nghiệp thực phẩm và đồ uống. Chúng được sử dụng trong thiết bị chế biến, chẳng hạn như bể, máy bơm và đường ống,nơi vệ sinh và chống ăn mòn là quan trọng.
